Видеонаблюдение

Видеонаблюдение — процесс, осуществляемый с применением технических решений, предназначенных для визуального контроля за охраняемыми или наблюдаемыми территориями, объектами, субъектами.

Актуальность видеонаблюдения.

На сегодняшний день системы видеонаблюдения приобретают все большую популярность и являются одним из средств безопасности различных объектов. Спектр их применения довольно широк: офисные центры, магазины, рынки, развлекательные и спортивные комплексы, промышленные предприятия, лечебные и образовательные учреждения, территории предприятий, квартиры и частные дома, внутридомовые территории – вот далеко не полный перечень объектов, где видеонаблюдение может использовано.

Зачем нужно видеонаблюдение и что это такое?

Спектр выполняемых задач видеонаблюдения как одной из системы безопасности достаточно широк:

• контроль за состоянием помещений, зданий и территории, а также за сохранностью имущества находящихся в них;

• контроль за производственными процессами;

• контроль за доступом в помещения;

• контроль за въездом-выездом автотранспорта;

• фиксация правонарушений, нарушений правил дорожного движения;

• контроль за дорожной обстановкой;

• контроль за проведением кассовых операций;

• выявление правонарушителей;

• контроль за ведением бизнеса;

• проведение архивации (записи) событий с видеокамер от нескольких минут до нескольких суток.

Для охраны объекта часто используются несколько систем безопасности - автоматическая пожарная сигнализация, системы пожаротушения, охранная сигнализация, системы контроля и управления доступом (СКУД), системы контроля технологическими процессами, физическая охрана и т.п..

Совместно с видеонаблюдением эти системы показывают наибольшую эффективность. Так при тревожном извещении от пожарной или охранной сигнализации оператор может проконтролировать через систему видеонаблюдения реальное состояние помещений, оперативно выявить нештатную ситуацию, вызвать полицию, пожарную охрану, другие службы, включить системы оповещения, или предотвратить чрезвычайную ситуацию посредством собственных сил объекта (включить системы пожаротушения, привлечь физическую охрану на устранение нештатной ситуации).

Посредством визуального изображения получаемого от видеокамер оператор осуществляющий контроль может обеспечить пропускной режим (открытие-закрытие электромагнитных замков дверей, шлагбаумов), по громкоговорящей связи сделать объявление, тем самым предотвратить несанкционированные действия, которые будут видны на видеокамерах.

При интеграции (объединении) видеонаблюдения с системами контроля и управления доступом (СКУД) можно обеспечить пропускной режим на предприятие с функцией фотоверификации работников, а также учета их рабочего времени.

При ведении бизнеса многие сталкиваются с недобросовестными работниками (продавцами, охранниками на автостоянках, парковках), разрешением конфликтных ситуаций при выполнении кассовых операций, кражами и порчей имущества.

В повседневной деятельности мы сталкиваемся с проблемой безопасности своего имущества - частного дома, коттеджа, припаркованного во дворе жилого дома автомобиля, беспокойством ситуаций в подъезде.

Средства видеонаблюдения позволяют через сеть Интернет передавать видеопоток, что обеспечивает просмотр в он-лайн режиме видео с интересующей Вас камеры с любой точки.

Состав системы видеонаблюдения

Состав системы видеонаблюдения зависит от поставленных задач. Основное оборудование которое входит в состав всех систем видеонаблюдения - это видеокамера, видеорегистратор, компьютер (сервер) с программным обеспечением, монитор.

Типовые схемы построения систем видеонаблюдения

Все конструктивные особенности могут варьироваться или собраны (в одной видеокамере) в зависимости от выбранной видеокамеры, например:

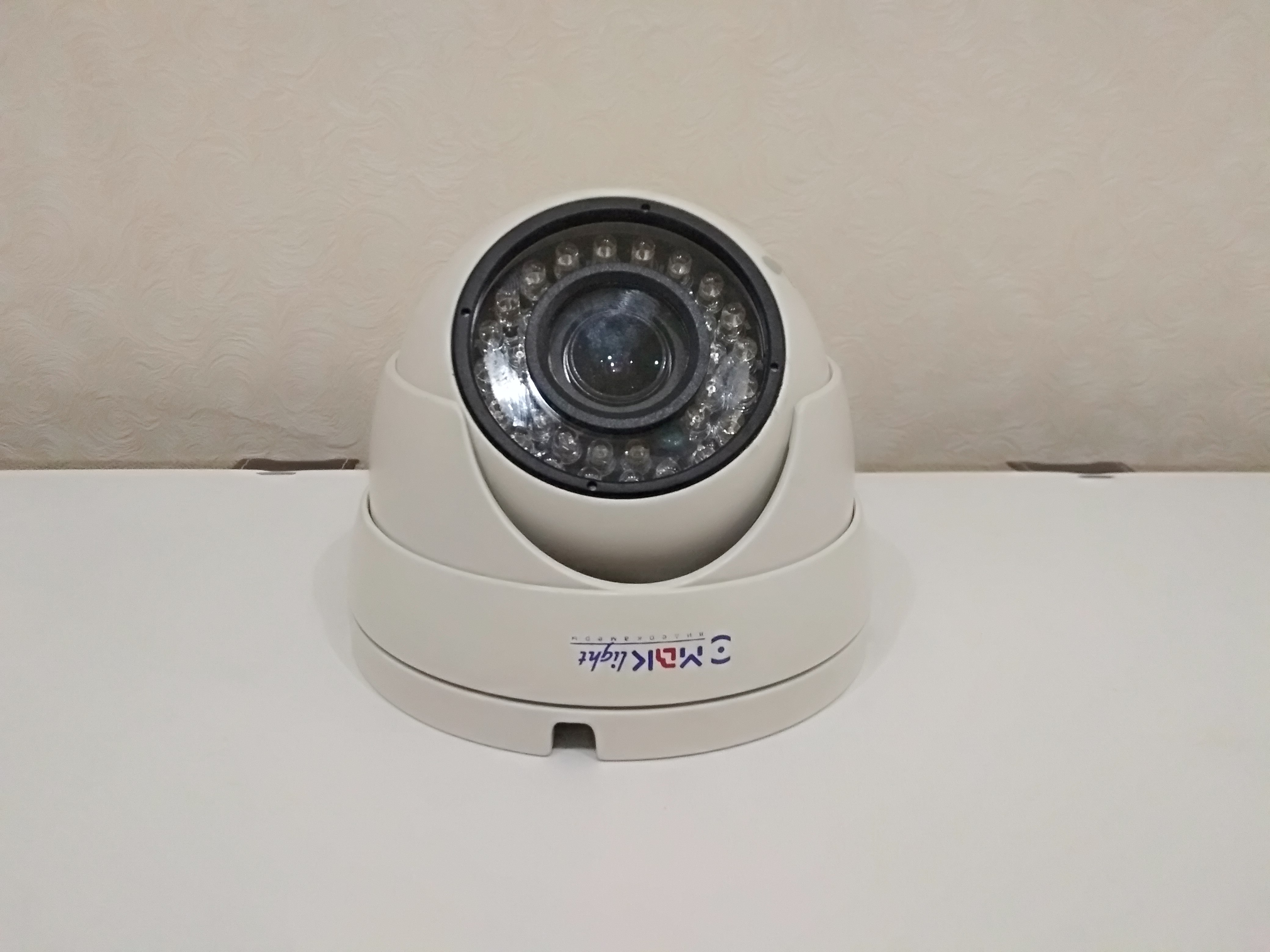

1. Уличная: купольная, аналоговая, цветная, вариофакальная, антивандальный корпус, ИК-подсветка (день-ночь)

2. Для помещений: цилиндрическая, с фиксированным объективом, без ИК-подсветки (день-ночь)

3. IP-видеокамера, для помещений, вариафакальная, с ИК-подсветкой, и разрешением до 4290х2800 12Мп.

Возможности систем видеонаблюдения:

Современные охранные системы и видеонаблюдение с каждым годом становятся все более доступными. Если 10-15 лет назад подобное могли позволить лишь крупные фирмы и состоятельные люди, то сейчас установить систему видеонаблюдения способен практически каждый. Если раньше продавали только аналоговые камеры стандартного разрешения 500 – 700 ТВЛ, то на данный момент, производителями представлен широкий спектр IP видеокамер, а так же улучшенных аналоговых – AHD, ТVI, CVI – камер c разрешением сопоставимым с IP камерами.

Для каждого конкретного случая система видеонаблюдения разрабатывается и инсталлируется для решения текущей задачи. Стоит отметить, что при одинаковой эффективности системы ее цена может быть различной из-за стоимости оборудования.

Стоимость системы зависит от качества видеорегистратора. Выбор модели видеорегистратора определяется исходя из степени важности охраняемого объекта. Видеорегистраторы характеризуются как количеством каналов для подключения видеокамер и акустических микрофонов, объемом жестких дисков, возможностью резервного копирования, так и многими другими характеристиками, позволяющими более точно настраивать изображение с видеокамер и время хранение видеоинформации.

1. Не стоит экономить на системе видеонаблюдения. Возможно, что система видеонаблюдения высокого уровня вам окажется не доступной из-за её цены, но это вовсе не значит, что стоит устанавливать самую дешевую.

2. Необходимо обязательно обратиться к специалистам. Не стоит использовать услуги частных лиц и малоизвестных фирм. Иначе вы можете оказаться с нерабочей или крайне не эффективной системой видеонаблюдения.

3. Если система устанавливается на предприятии, следует заранее определить ответственного за систему, а также лиц имеющих право доступа к ней.

4. Тщательно продумать места установки видеоконтрольных устройств. Они должны иметь необходимый угол обзора, исключать «мертвые» зоны и быть защищены от случайных повреждений.

5. В том случае, если будет производиться запись, необходимо определиться заранее с глубиной архива видеозаписи, проще говоря с периодом гарантированного хранения записанной информации.

Из чего состоит система видеонаблюдения?

Многие часто задают вопрос, из чего состоит система видеонаблюдения, как установить систему видеонаблюдения самостоятельно?

Для этого нужно знать состав основных частей системы видеонаблюдения.

Система видеонаблюдения состоит из следующих основных частей:

1. Камеры видеонаблюдения

2. Видеорегистратор или персональный компьютер с программным обеспечением или платой видеозахвата

3. Жесткий диск (для сохранения видеоданных)

4. Блок питания (для обеспечения электропитания камер видеонаблюдения

5. Монитор (для просмотра полученной информации от видеокамер)

6. Кабель для видеонаблюдения

7. Разъемы для подключения видеокабеля к видеорегистратору (или компьютеру), к камерам видеонаблюдения

8. Микрофон (для записи звука – если это необходимо)

Удаленный просмотр камер видеонаблюдения через интернет.

Современные технологии позволяют производить удаленный просмотр видеокамер через интернет. В результате установки системы или небольшой доработки существующей системы видеонаблюдения, Вы можете просматривать изображение с видеокамер, смонтированных на работе, дома или на даче в реальном времени практически из любой точки мира, где присутствует интернет - через ноутбук, планшет или смартфон.

Проще говоря, интернет используется вместо провода, благодаря которому вы подключаетесь к своей системе.

Что для этого нужно:

1. Прежде всего, необходима сама система видеонаблюдения

Видеорегистратор системы должен быть с LAN-портом и/или разъемом USB с поддержкой USB-модемов.

Если же система собрана на видеосервере (компьютере), то как правило, программное обеспечение (ПО) поддерживает удаленный просмотр, однако все о зависит от конкретного ПО

2. Необходимо организовать доступ в интернет с достаточной пропускной способностью канала, рекомендованной для систем видеонаблюдения, не менее 1 Мбит/с. Так же желательно, чтобы провайдер предоставил фиксированный (статический) IP-адрес. Как правило, это дополнительная услуга, но она упрощает настройку устройств и надежность соединения.

При этом самый распространенный способ подключения: Интернет - роутер - видеорегистратор.

Что выбрать? Видеорегистратор или персональный компьютер для создания системы видеонаблюдения?

Как выбрать видеорегистратор?

Если Ваш выбор остановился на видеорегистраторе необходимо определится какие задачи он должен выполнять.

Основная задача видеорегистратора — распознавать видеосигнал с камер видеонаблюдения, выдавать «картинку» на экран системы видеонаблюдения, при необходимости сжимать и записывать на жесткий диск видео, получаемое от камер видеонаблюдения.

Видеорегистратор – основной компонент любой системы видеонаблюдения. При выборе видеорегистратора нужно учитывать следующие параметры: разрешение, скорость записи, количество поддерживаемых HDD дисков, удобство пользования и, конечно же, цена. Видеорегистраторы бывают на 4 канала видео, 8 каналов видео, 9 каналов видео, 16 каналов видео, 32 канала видео. Аудиоканалы от 1 до 32.

Выбирая видеорегистратор, нужно обратить внимание на используемый в нём формат сжатия видеоинформации. Обычно используются MJPEG, MPEG4, H.264, Н.265.

Каждый из этих форматов имеет свои особенности:

• MJPEG - это один из первых форматов записи видеоизображения, основанный на покадровом методе видеосжатия. Запись, сделанная в этом формате, занимает больший объем дискового пространства. Видеорегистраторы, использущие MJPEG, имеют устаревшую элементную базу, поэтому их стоимость соответственно ниже.

• MPEG4 - это более современный формат, предназначенный для сжатия потока аудио- и видеоинформации. Запись, сделанная видеорегистратором, использующим MPEG4, занимает примерно в 10 раз меньше места дискового пространства. Такие видеорегистраторы имеют более современную элементную базу, следовательно, их цена выше.

• H.264 - стандарт использует новейшие алгоритмы сжатия аудио- и видеоинформациии и является логическим продолжением развития формата MPEG4. Отличительными особенностями этого стандарта от MPEG4 можно назвать улучшенную цветопередачу, повышенную четкость изображения; видеоинформация, записываемая в Н.264, занимает примерно в 2 раза меньше места на диске, чем предыдущий формат.

1. Н.265 - стандарт Н.265 использует в своей работе более сильные и совершенные алгоритмы сжатия видео. При одинаковом визуальном качестве новый кодек Н.265 предполагает примерно двукратное уменьшение размера файла по сравнению с «ужатым» его предшественником Н.264, это позволяет серьезно сэкономить на дисковом пространстве регистраторов и видеосерверов. А вдвое меньший битрейт прилично уменьшит трафик в сетях передачи видеоданных.

Общепринятые параметры видеорегистраторов

-Разрешение записи - 1080, 960, 720, D1, CIF. Сейчас, в связи с увеличением мощности оборудования, два последних типа разрешений практически не используются. Ведь чем больше разрешение картинки, тем лучше детализация.

-Емкость поддерживаемых дисков. Чем больше емкость, тем больше архив. Расчет ведется из расчета — 1 час непрерывной записи в качестве 960 и скоростью 25 к/с в формате Н.264 занимает примерно 3 гБ дискового пространства.

-Запись аудио. Все регистраторы могут записывать звук с микрофонов. Всегда есть возможность записи хотя бы одного канала. Звук записывается вместе в один файл с видео для синхронного воспроизведения, чтобы своему каналу видео соответствовало свое звуковое сопровождение. Иногда функционал не позволяет передавать или слушать звук по сети — при записи или при просмотре. Будьте внимательны при выборе.

-Управление видеорегистратором. В регистраторах есть возможность управления с помощью пульта, кнопок на передней панели и мышки. Причем управление мышкой — наиболее простой вариант работы.

-Еще один важный параметр возможность работы в сети (локальная сеть, Интернет). Эта функция видеорегистратора позволяет получать изображение удаленно с использованием телефона, планшета, компьютера.

Регистраторы бывают аналоговыми (распознавание сигнала с аналоговых камер видеонаблюдения) и цифровыми (распознавание сигнала с цифровых камер видеонаблюдения). Также в настоящее время все большую популярность получают гибридные регистраторы позволяющие одновременно работать как аналоговыми, так и с цифровыми камерами видеонаблюдения. Технические характеристики цифровых видерегистраторов несколько отличаются от аналоговых.

Выбор электропитания для системы видеонаблюдения

При построении видеонаблюдения следует задуматься о её системе электропитания. Электропотребителями системы видеонаблюдения являются: видеорегистратор или персональный компьютер (сервер), монитор и камеры видеонаблюдения.

В большинстве случаев видеорегистратор и монитор можно подключить к сети 220В в месте их установки к имеющейся электрической розетке.

Электропитание аналоговых и AHD камер видеонаблюдения

Большинство камер видеонаблюдения питаются от сети с напряжением 12В. Для этой цели используются блоки питания.

Блоки питания преобразуют переменный ток, бытовой электросети с напряжением 220В в постоянный ток 12В.

Блоки питания, для камер видеонаблюдения можно разделить по приспособленности к различным условиям среды по следующим характеристикам:

·Уличные (с защитными корпусами от погодных условий – низкой температуры окружающей среды, влажности, атмосферных осадков) и размещаемые внутри помещений (без защиты от погодных условий);

·С местом под размещение аккумуляторной батареи (предназначенной для питания камер видеонаблюдения в случае отключения основного источника питания), без размещения аккумуляторной батареи;

·С защитой от перегрузок, без защиты от перегрузок;

·С мощностью 1А,2А,3А,5А и другими номиналами блоков питания;

·С регуляторами выходного напряжения или без такового.

Блоки пиния можно также разделить на два подтипа:

·Блоки бесперебойного питания – это блоки питания, которые оснащаются аккумуляторными батареями и могут в течение определенного отрезка времени, при отключении основного источника электроэнергии, предоставлять системе видеонаблюдения резервное питание. При этом необходимо учесть, что для бесперебойной работы (при отключении основного электропитания) системы видеонаблюдения в целом существует необходимость обеспечения источниками бесперебойного питания все составные части системы (монитор, видеорегистратор, камеры видеонаблюдения). В среднем система сможет сохранять работоспособность в течение от 5 до 20 минут. На более продолжительную работу при отключении электричества рассчитывать не стоит, а вот поддержать её работоспособность до возобновления подачи основного электропитания, а также для корректного отключения системы (в том числе для предотвращения сбоев программного обеспечения и т.п.) можно. Время работы системы видеонаблюдения в данном случае будет зависеть от емкости аккумуляторных батарей, непрерывная работа также будет пропорционально зависеть от потребляемой мощности составными частями системы видеонаблюдения, количества камер видеонаблюдения входящих в её состав.

·Блоки питания (без аккумуляторных батарей) - обеспечивают камеры видеонаблюдения электроэнергией только при наличии основного источника питания, то есть переменного тока с напряжением 220 В.

Некоторые источники питания снабжаются регуляторами выходного напряжения с возможностью его повышения до 16 В, чтобы компенсировать потери электроэнергии на больших расстояниях от блока питания до камеры видеонаблюдения.

Конструктивное исполнение блоков питания

В настоящее время представлена источники электропитания в различных конструктивных исполнениях. Ниже перечислены основные из них:

Блоки питания в металлических или пластиковых корпусах с дверцей или откидной крышкой с местом для установки аккумуляторной батареи -наиболее надежные и функциональные блоки питания, которые устанавливаются стационарно и имеют вид настенного металлического (пластикового) ящика и светодиодной индикацией работы. Данные модели обеспечивают возможность установки в корпус аккумуляторной батареи, благодаря чему могут выступать источниками бесперебойного питания. Такие блоки питания имеют световую индикацию (наличия выходного напряжения, наличия АКБ), осуществляют автоматический переход на резервное питание от АКБ при отключенной сети, обеспечиваю оптимальный заряд АКБ, защищают АКБ от глубокого разряда, защищают электропотребителей (в данном случае камеры видеонаблюдения) от короткого замыкания, от перенапряжения напряжения, и многих других не желательных и опасных факторов.

Уличные блоки питания – предназначены для размещения на открытом воздухе. Корпус выполнен в влагозащищенном испольнении, с защитой с от атмосферных осадков и низких температур. Такие блоки питания применяются в тех случаях, когда камеры видеонаблюдения размещены на значительных расстояниях от зданий, в которых размещен видеорегистратор (сервер), а в непосредственной близости от самих камер видеонаблюдения имеется электропитание 220В.

Адаптеры питания с сетевым шнуром и вилкой – имеет вид обычного блока питания для ноутбука или другой электронной техники. Представляет собой закрытый пластиковый или бокс с закрытой аппаратной частью и кабелями питания. Является бюджетным решение для системы видеонаблюдения, состоящей из одной-двух видеокамер.

Блок питания в перфорированном металлическом корпусе – представляет собой модуль, вся аппаратная часть которого спрятана в металлический бокс с перфорацией, который обеспечивает теплоотвод и защищает от перегрева. Обычно не имеет в комплекте кабелей, но снабжается клеммной колодкой и регуляторами выходного напряжения. Большинство таких блоков питания оснащается фильтрами питания и термопредохранителями. При установке такого блока питания дополнительно понадобиться защитный бокс, так как проводники, подключающиеся к нему, остаются в открытом доступе.

Расчет мощности блоков питания

При покупке блока питания для камеры видеонаблюдения следует принимать во внимание силу тока и мощность. Если напряжение для блоков питания (в части питания камер видеонаблюдения) – постоянная величина (в большинстве случаев – это 12В), то сила тока (измеряется в амперах (А)) и мощность (измеряемая в Ваттах (Вт)) для разных моделей и типов блоков питания – это изменяемые величины. Они важны при расчетах для определения количества одновременно подключаемых камер видеонаблюдения. Суть расчетов сводится к выбору необходимой модели блока.

Для примера: Требуется подобрать блок питания для трех камер видеонаблюдения, паспортный ток которых равен 100мА, 300мА и 350 мА соответственно. Исходя из этого определяем суммарный ток трех имеющихся у нас камер, 100+300 +350= 750мА (0,75А). К полученному результату необходимо добавить ещё 30%, запаса по потребляемому току. В результате получаем - 975мА или 0,95А. Таким образом, нам необходим источник питания не менее, чем на 1000мА (1А). При этом надо учитывать, что если в дальнейшем планируется расширение системы видеонаблюдения (увеличения числа камер), то рекомендуется приобрести более мощный блок питания.

Аналогичные расчёты можно производить не только по токовых нагрузкам, но и по потребляемо мощности.

Как выбрать камеру видеонаблюдения?

Вы собираетесь купить камеру видеонаблюдения, но не знаете, как выбрать ту камеру, которая решит ваши задачи? Надеемся данный материал поможет вам сделать правильный выбор.

Выбираем камеру видеонаблюдения.

Для выбора камеры видеонаблюдения необходимо поставить для себя следующие вопросы:

1. Где будет стоять камера видеонаблюдения? – на улице (в холодном помещении) или в отапливаемом помещении (в офисе, дома, коридоре и т.п.);

2. Какой угол обзора должна просматривать камера видеонаблюдения (широкий, средний, узкий), существует ли необходимость настройки угла обзора и расстояния от места установки камеры видеонаблюдения до просматриваемых объектов;

3. Нужен ли просмотр помещений, территории и т.п. в темное время суток, плохом освещении или вообще отсутствии такового (отключении освещения на ночь);

4. Какое качество видеосигнала (картинки) Вы хотите увидеть? Аналоговое или цифровое?

5. Возможно ли довести до места установки камеры видеонаблюдения видеокабель и кабель электропитания;

6. Куда будет сохраняться архив видеособытий (на жесткий диск видеорегистратора, персонального компьютера или на карту памяти камеры видеонаблюдения)?

Выбор жесткого диска системы видеонаблюдения

Жесткий диск в системе видеонаблюдения должен справляться с большими нагрузками практически постоянного цикла записи и обладать высокой производительностью и надежностью. Именно такую линейку жестких дисков представляет компания Seagate в серии SV35.

Данные жесткие диски являются практически единственными на рынке, которые оптимизированы для систем видеонаблюдения и протестированы в режимах высокой загруженности. Серия SV35 представлена тремя вариантами жестких дисков с объемом памяти в один, два, три, четыре, шесть и десять терабайта соответственно. Они имеют идентичные технические характеристики, отличаясь, по сути, только лишь потребляемой мощностью, которая зависит от объема винчестера и числа головок диска. Производительность платформы данных накопителей поддерживается скоростью вращения шпинделя 7200 оборотов в минуту, динамическим ОЗУ DDR2 54мб и оптимизированными специально для систем видеонаблюдения алгоритмами кэширования записи. Теперь даже самые сложные условия работы HDD больше не являются проблемой благодаря технологии автоматической следящей системы Seagate AcuTrac, которая используется в данных жестких дисках. В этой линейке реализована технология сбережения электроэнергии благодаря возможности замедления вращения жесткого диска и его полного управления. К тому же такая функция повышает надежность передачи данных во время архивирования

Линейка жестких дисков SV35 от компании Seagate отлично подойдет для использования в регистраторе видеонаблюдения. В целом, большинство потребителей сходятся на мнении, что в системе видеонаблюдения лучше всего использовать жесткие диски, которые предназначены специально для такого применения, протестированы и исследованы в режимах специфики данного вида работы. Выбор производителя жесткого диска производится в основном исходя из личных симпатий покупателя к тому либо иному бренду.

В любом случае все предлагаемое нами оборудование для видеонаблюдения достаточно универсально и работает с любыми жесткими дисками серии SATA3. Если же вы хотите добиться максимальной производительности и повышенной сохранности информации, рекомендуем обратить внимание на специализированные жесткие диски от Seagate.

Более подробную информацию и консультацию по подбору оборудования для решения стоящих перед Вами конкретных задач, а так же детальный расчет стоимости монтажных работ на объекте, Вы можете получить у наших менеджеров по телефону 8-495-795-30-75, мобильный 8-926-531-94-15 или направив заявку на наш электронный адрес info@ntsm.ru

Специалисты ООО "НТС-Связьмонтаж" качественно и быстро выполнят монтаж, протестируют смонтированную систему видеонаблюдения и произведут обучение Ваших сотрудников.
